Modelos de Ecópolis Circulares
Una breve aclaración sobre las denominaciones de los tamaños y variantes de las Ecópolis Circulares:
• Mini, cuando son de menos de 2 km de diámetro, y siempre se la denomina como Mini.
• M, cuando son ecópolis medianas de más de 2 km y menos de seis de diámetro, también se denomina como Med, cuando se lo combina con Mini (Mini-Med).
• X, cuando son ecópolis de más de 6 km de diámetro, usando una denominación fácilmente reconocible.
• V-I, que significa Vía Interna, se refiere a los tramos del trazado ferroviario que atraviesan el interior de las Ecópolis Combinadas. En cambio, cuando el trazado ferroviario interurbano se encuentra en el exterior o en el perímetro de las Ecópolis Combinadas, no recibe ninguna denominación específica.
• Números, corresponden a su ubicación dentro de una serie de variantes del mismo modelo, y son útiles para seguir la evolución de los mismos.
De los modelos que presento solo hay una que tiene un nombre más allá del técnico, ya que fue pensada con un fin específico.
Triskel
El triskel es un antiguo símbolo, que consiste en tres espirales o extremedidades unidos en un punto central, representando conceptos de trinidad y movimiento.
En las culturas celtas simbolizaba aspectos como el ciclo de la vida, el flujo del tiempo, y la interconexión de los elementos naturales.

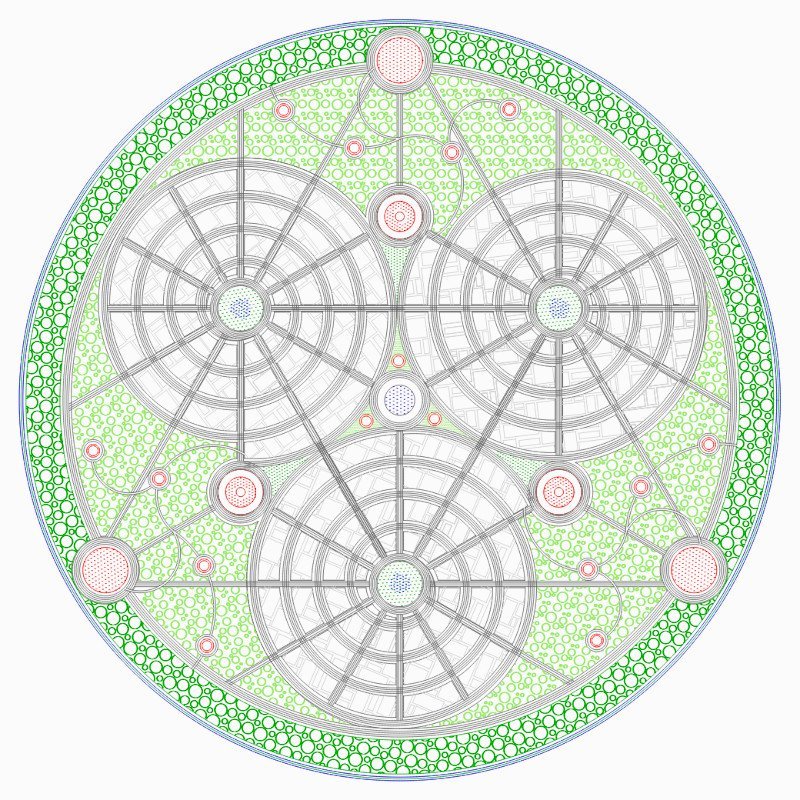

Triskel es un modelo de Ecópolis Circular compuesto por tres espirales unidos en sus extremos, formando la figura de un Triskel en el interior de un círculo.
La ciudad está articulada con un Sistema Central de Circulación, que conecta a todos sus centros urbanos, formando conexiones triangulares.
Triskel puede ser una ciudad autónoma, complementaria, o anexa a una ya existente, y adaptable a varios tamaños y alturas.
Trazado urbano:
Cada Polis tiene 135 cuadras, divididas en grupos de 45 cuadras que forman un barrio en forma de espiral.
A pesar de su forma no ortogonal, la mayoría de sus cuadras tienen forma cuadrangular, con dos lados curvos, y dos rectos.
En el centro de cada barrio espiral se encuentra un parque.
Entre el perímetro de la ecópolis y los bordes de los barrios espirales, se crean tres espacios triangulares de lados curvos, conectados entre ellos por la Red Central. En el confluyen los centros administrativos, culturales, y comerciales, concentrando la actividad gubernamental, deportiva, artística, comercial, de salud y educación.
El sistema central de circulación del modelo de ecópolis Triskel articula la ciudad interconectando todos sus centros y zonas de interés, posibilitando la cercanía a una estación de transporte público desde cualquier punto de la ciudad.
En el modelo de Ecópolis Circular Triskel existen cuatro tipos de centros urbanos; cívicos, culturales, servicios, y parques centrales. Y de cada uno hay tres centros especializados, que se encuentran equidistantes unos de otros y conectados por la Red Central.
Por la forma de la ciudad, desde cada centro urbano existe una conexión directa con otros dos que cumplen la misma función, formando un triángulo.

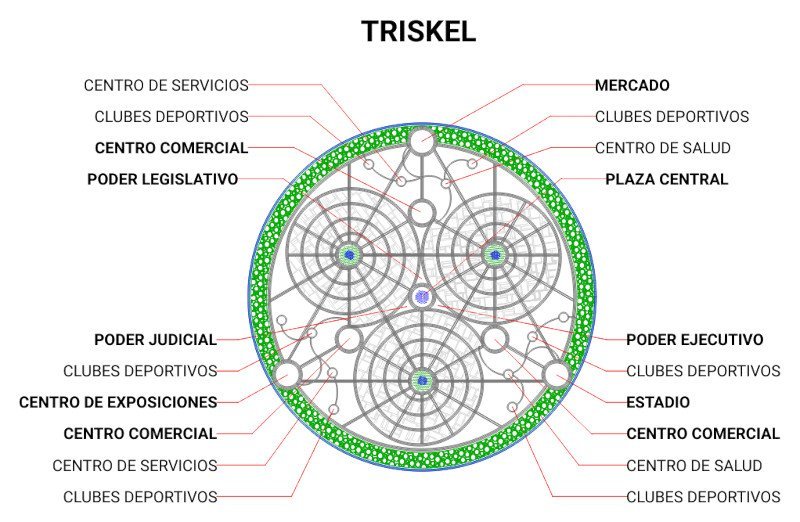

Centros urbanos de Triskel:
- Cívicos: Poder ejecutivo, legislativo, judicial, e informático.
- Culturales: Mercado, centro de convenciones, estadio deportivo, centro exposiciones, etcétera.
- Servicios: Hospitales, escuelas, bomberos, policía, etc.
- Parque central: Jardín botánico autóctono, laguna pluvial.
Los Centros cívicos, son los espacios y edificios dedicados a la gestión públicas de la ciudad. Estos son: centro ejecutivo, centro legislativo, centro judicial, y centro informático (biblioteca).
Los tres primeros están conectados por los ángulos de un triángulo equilátero, y el centro informático o biblioteca, se conecta a todos desde el centro del mismo. Este conjunto ocupa el centro de la ecópolis Triskel.
Los Centros culturales se ubican en los triángulos exteriores del trazado urbano, siendo zonas aptas para una circulación intensiva, los edificios y funciones que alberga varían de acuerdo a la ciudad y su etapa. Algunos de los centros específicos que puede contener son: Estadio deportivo, centro de exposiciones, centro de convenciones/teatro, mercados, centros deportivos, centros educativos y salud, entretenimientos, seguridad, etcétera.
Los Centros de Servicios se encuentran en los centros de los barrios, rodeando al parque central, y conectados entre sí formando un triángulo. En el se encuentran: Seguridad (policía, bomberos, monitoreo ambiental), alojamiento, oficinas, comercios, etcétera.
El Parque Central es un jardín botánico autóctono, donde se conserva parte de la biodiversidad local, creando un ambiente de conocimiento y contemplación. El parque central tiene un gran significado como corazón del barrio espiral, representando el tesoro natural que debemos conocer y conservar, y se identifica con uno de los tres elementos naturales: El aire, el agua, y la tierra.
Por su forma, la Ecópolis Circular Triskel es ideal para edificios residenciales, o de alojamiento, que pueden adaptarse a la forma de cualquier cuadra, dejando espacios para la vegetación.
Sin embargo, para usos industriales o productivos, no es la forma óptima para la circulación intensiva, y el acoplamiento de los edificios cuadrangulares. Por eso no es el modelo de Ecópolis Circular más conveniente para el uso como Tecnópolis, o Biópolis de uso superintensivo.
El modelo Triskel de Ecópolis Circular, fue la primera ciudad que diseñé, explorando formas alternativas a la cuadrícula para lograr una trama urbana.
El experimento consistió en combinar una trama de triángulos equiláteros con círculos y espirales.
El espiral elegido fue el espiral de Arquímedes, que se caracteriza por tener un radio que aumenta de manera constante mientras se gira alrededor de un círculo.
Pronto vi sus limitaciones frente a la ortogonalidad, sobre todo al maximizar el uso del espacio y los recursos. Hasta ahora la simplificación máxima de un módulo, nos lleva a formas cuadrangulares. Por eso el ladrillo, que en construcción es el módulo mínimo y más eficiente al que hemos llegado, tiene esa forma.
Mas tarde emprendí una exploración geométrica con el cuadrado y el círculo, que duró muchos años, hasta llegar al modelo Chakana y los diferentes tipos funcionales de ella; Antrópolis, Biópolis, y Tecnópolis.
Desde entonces, estuve concentrado en perfeccionar ese modelo, que facilita la construcción modular.
Pronto retomaré el diseño del modelo Triskel, para seguir desarrollando su potencial, que presenta desafíos para la modulación.
Chakana
La chakana, es un símbolo formado por una cruz cuadrada, con lados escalonados, y una abertura central.
Originario de las culturas andinas centrales,es un símbolo sagrado que representa conceptos como los puntos cardinales, los ciclos naturales, y un puente o escalera hacía el mundo espiritual.
Chakana es una Ecópolis Circular, de trama ortogonal, con un parque central. La ciudad está articulada con un sistema de circulación central, que interconecta todos los centros urbanos, en un recorrido que asemeja la forma de una Chakana.
Puede ser una ciudad autónoma, complementaria, o anexa a una ya existente, y adaptable a varias alturas y tamaños.
Trazado urbano:
El modelo de Ecópolis Circular Chakana se compone básicamente de una cuadrícula dentro de un círculo, con otro círculo en su centro, y una simetría de rotación formando cuatro lados iguales, configurando una Chakana dentro de un círculo.
El número de cuadras, avenidas, calles, y sus dimensiones es variable, pero la ubicación de los centros urbanos y la figura de Chakana se mantienen constantes.
Entre el borde exterior del entramado y el límite formado por el círculo que lo contiene se forma un espacio anular, llamado Anillo Cultural. En el confluyen los centros administrativos, culturales, y comerciales, concentrando la actividad gubernamental, deportiva, artística, comercial, de salud y educación, en un solo circuito continuo.
El Sistema Central de circulación de la ecópolis Chakana articula la ciudad interconectando todos sus centros y zonas de interés, posibilitando la cercanía a una estación de transporte público desde cualquier punto de la ciudad. Está formado por tres circuitos superpuestos que conectan todos los puntos importantes de la ciudad.
Las ecópolis Chakana, como otras ecópolis circulares, pueden clasificarse según su función en: Antrópolis, Biópolis, y Tecnópolis.

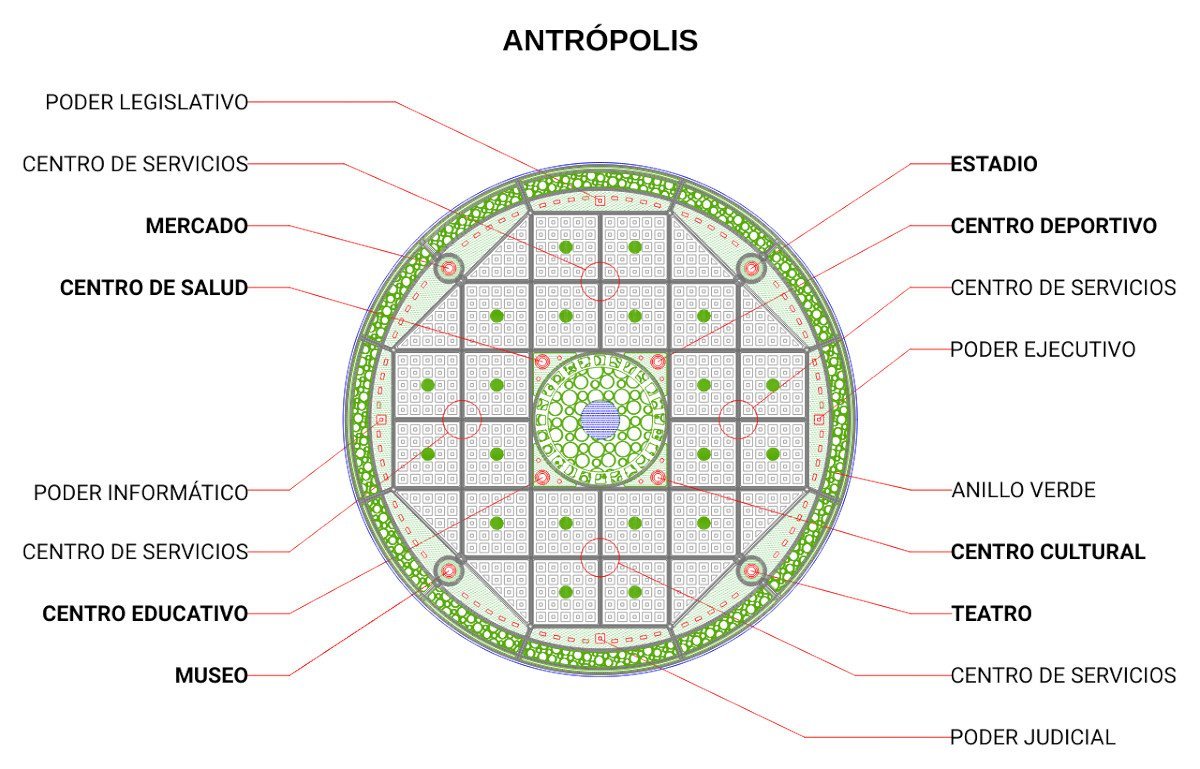

Chakana Antrópolis
Chakana Antrópolis es una Ecópolis Circular de usos múltiples, principalmente residencial o de alojamiento, que puede albergar una alta densidad de población si fuera necesario, sin perder eficiencia.
Puede construirse aislada, combinada con otras Ecópolis Circulares, o integradas a una ciudad existente. Y en diferentes tamaños, dependiendo del lugar y las necesidades.
La centrales eléctricas, talleres ferroviarios, y grandes fábricas, se encuentran fuera de la Antrópolis.
Centros urbanos de Chakana Antrópolis:
- Cívicos: Poder ejecutivo, legislativo, judicial, e informático.
- Culturales: Mercado, Centro de convenciones, Estadio, Centro exposiciones.
- Servicios: Hospitales, escuelas, bomberos, policía, etc.
- Parque central: Jardín botánico autóctono, laguna pluvial.
Los Centros Cívicos son cuadras ubicadas en el anillo cultural, donde se encuentran las sedes de los diferentes poderes del gobierno, y rodeados de otras oficinas gubernamentales, servicios y comercios varios.
Los Centros Culturales tienen comercios, servicios, y oficinas, combinadas con la función específica de cada uno, teniendo así; un centro deportivo, un centro de exposiciones o museo, centro de convenciones, o un teatro, y un mercado central.
Se encuentran en los sectores más anchos del Anillo cultural, y se conectan entre sí de forma directa, formando un circuito cuadrangular en la Red Central.
Los Centros de Servicios a diferencia de los anteriores no se encuentran en el anillo cultural, se ubican en cruces de avenidas en el centro de los barrios, y están conectados directamente a los centros culturales, por la Red Central.
Son centros de salud, educativos, seguridad (policía, bomberos, monitoreo ambiental), alojamiento, entretenimientos, oficinas, y comercios.
El Parque Central es un Jardín botánico autóctono, con una laguna central donde se acumulan parte de las aguas pluviales, absorbiéndolas y salvaguardando el resto de la ciudad. Está rodeado de un bosque de especies autóctonas, para conocer y conservar parte de la biodiversidad local.
En ciudades medianas y grandes, pueden rodear el parque, o contener en su interior, universidades, escuelas, hospitales y centros deportivos.
El parque central, tiene un gran significado como corazón de la ciudad, siendo un reflejo del mundo natural que la rodea.
Edificios e Infraestructura:
Casas, bloques, torres, biodigestores subterráneos, teatros, museos, estadios, sistemas de recolección de residuos, metro, estacionamientos subterráneos.
Producción y Servicios:
Comunicaciones, informáticos, financieros, gestión, tecnológicos, culturales, comercios, salud, educación, turísticos, etc..

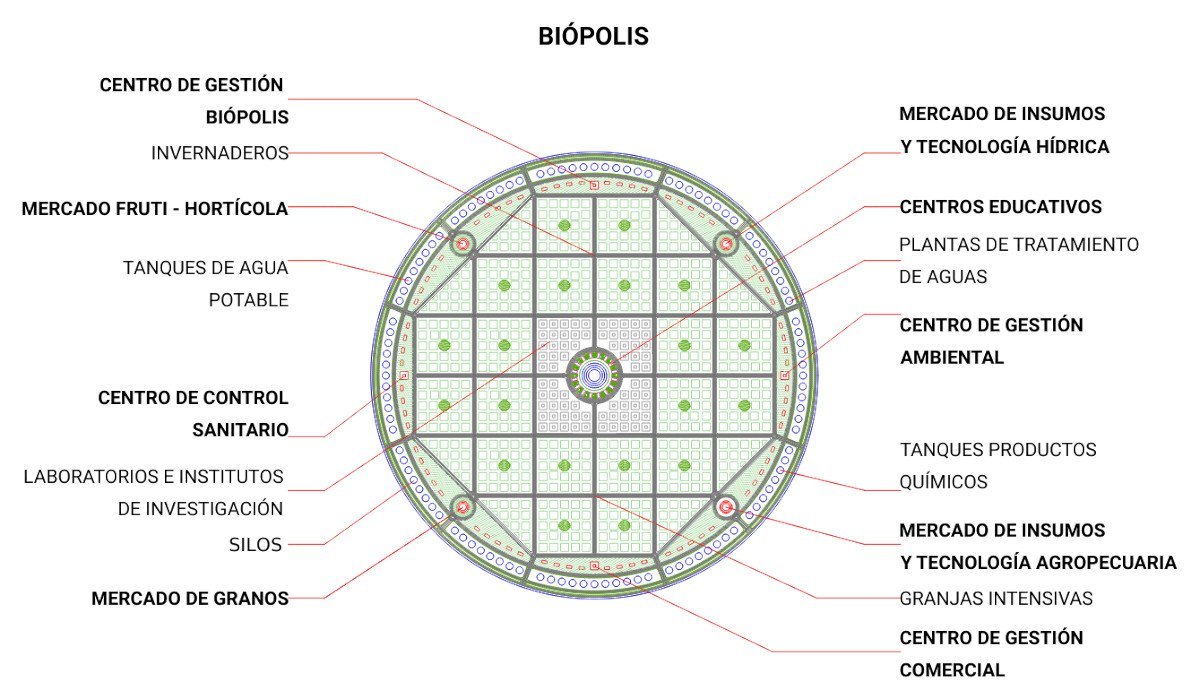

Chakana Biópolis
Chakana Biópolis es una ciudad diseñada para concentrar las funciones relativas al mantenimiento de la vida; el tratamiento de aguas, producción y distribución de alimentos, tratamiento de los residuos orgánicos, almacenaje de víveres, etc.
Está compuesto de granjas, invernaderos, plantas depuradoras de agua, y diferentes tipos de almacenes, y edificios, que en su conjunto funcionan como un centro productivo, comercial, y regenerador ambiental.
Centros urbanos Chakana Biópolis:
- Gestión y servicios: Administración, logística, bioseguridad, y control de la Biópolis.
- Mercados: Mercado de insumos y tecnologías agropecuarias, mercado de granos, mercado frutihortícola, mercado de insumos y tecnologías hídricas.
- Educación: Investigación, banco de semillas, asesorías, laboratorios, gimnasios,etc..
- Parque central: Bosque productivo, reserva de agua.
Edificios e Infraestructura:
Silos, plantas depuradoras de agua, tanques de almacenamiento, riego, canales, granjas, invernaderos, almacenes, patio de maquinarias agrícolas.
Producción y Servicios:
Alimentos, insumos agrícolas, semillas y plantines, agua potable, y depuración de aguas, energía, abonos naturales, educación, comercio especializado, almacenaje, medicamentos, investigación y desarrollo de nuevas tecnologías.

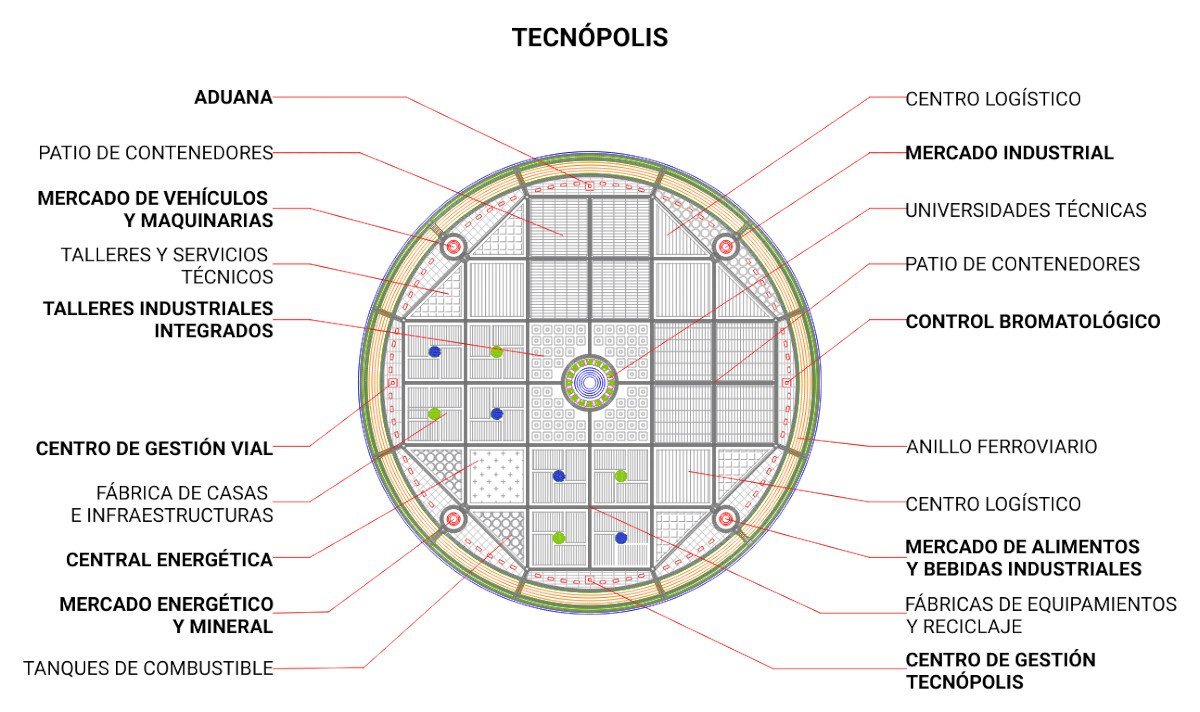

Chakana Tecnópolis
Chakana Tecnópolis es una Ecópolis Circular diseñada para integrar las funciones industriales, de desarrollo tecnológico, generación de energía, logística comercial y de transporte, en una trama urbana que conecta eficientemente sus partes.
Centros urbanos Chakana Tecnópolis:
- Gestión y servicios: Administración, logística, transporte, control y seguridad.
- Mercados: Mercado industrial, Mercado de bebidas y alimentos procesados, Mercado de vehículos y maquinarias, Mercado energético y de insumos de construcción.
- Producción y desarrollo: Educación, investigación, fabricación, experimentación de nuevas tecnologías
- Parque Central: Bosque urbano, reserva de agua, esparcimiento.
Los Centros de Gestión y servicios son cuatro cuadras que se encuentran en el anillo cultural, equidistantes entre ellas, que contienen en su interior a las sedes de los diferentes servicios de gestión y control, como aduanas, control bromatológico, logística de transporte y de contenedores, y otros edificios de usos múltiples.
Los Mercados son cuatro cuadras que se encuentran en los sectores más anchos del Anillo cultural, y se conectan entre sí de forma directa, formando un circuito cuadrangular en la Red Central de circulación. Contienen edificios especializados de gran escala, rodeados de otros edificios de usos múltiples. Estos mercados son; Mercado industrial, Mercado de bebidas y alimentos procesados, Mercado de maquinarias y automóviles, y Mercado energético y de insumos de la construcción.
El Centro de Producción y Desarrollo está ubicado en el centro de la Tecnópolis, rodeando al parque central. Contiene fábricas interconectadas (pequeñas y medianas), centros de investigación, laboratorios, escuelas técnicas, y universidades.
Está orientado a la producción de bienes estratégicos, (infraestructura, productos básicos, farmacéuticos, etc.), y el estudio y desarrollo tecnológico de la industria.
El Parque Central es el lugar más bajo de la Tecnópolis y contiene en su centro una laguna que conserva el agua de las lluvias y recuperadas de la producción industrial. Está rodeada de un bosque con paseos, ideales para la distensión de los trabajadores y estudiantes del centro de producción y desarrollo.
Edificios e Infraestructura:
Fábricas, Centros logísticos, patios de contenedores, grúas, ferrovías, dronovías de carga pesada, central eléctrica, patio de maquinarias, tanques (agua,combustibles, químicos), patio de áridos, talleres.
Producción y Servicios:
Energía, infraestructuras, construcción, insumos, maquinaria, productos básicos, reciclado, tratamiento de aguas, comercio especializado.
Las Tecnópolis funcionan como un complejo industrial, comercial y logístico, por lo que pueden complementar ciudades, puertos, minas, o nodos viales.
Como no pueden crecer en extensión, tienen una limitada escalabilidad, por lo que cada caso debe ser bien estudiado, para trazarse una estrategia de crecimiento a largo plazo.
Las Tecnópolis pueden estar adaptadas para funcionar orientadas a una industria o servicio específico (alimentos, textiles, comercial, etc.), y también pueden reconfigurarse de acuerdo a nuevas necesidades o normativas.

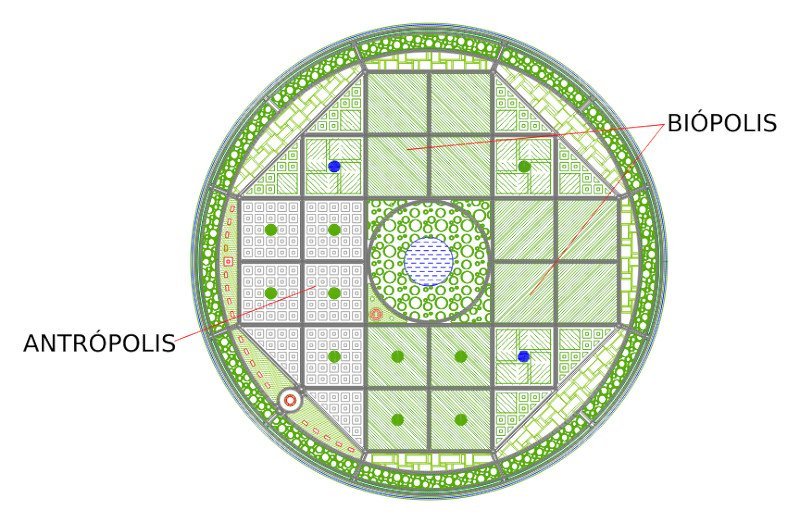

Chakana Integral
En el modelo de Ecópolis Circular Chakana se pueden combinar todas las funciones en su interior y convertirlo en una Chakana Integral, estableciendo en una misma trama urbana una Antrópolis, una Biópolis y una Tecnópolis, o todas las combinaciones posibles entre ellas, pudiendo ser esta solución transitoria o definitiva.
Por ejemplo, para la fundación de una ciudad, es conveniente usar una Chakana Integral, hasta que el crecimiento de la población demande la construcción aparte de una biópolis y/o una tecnópolis.

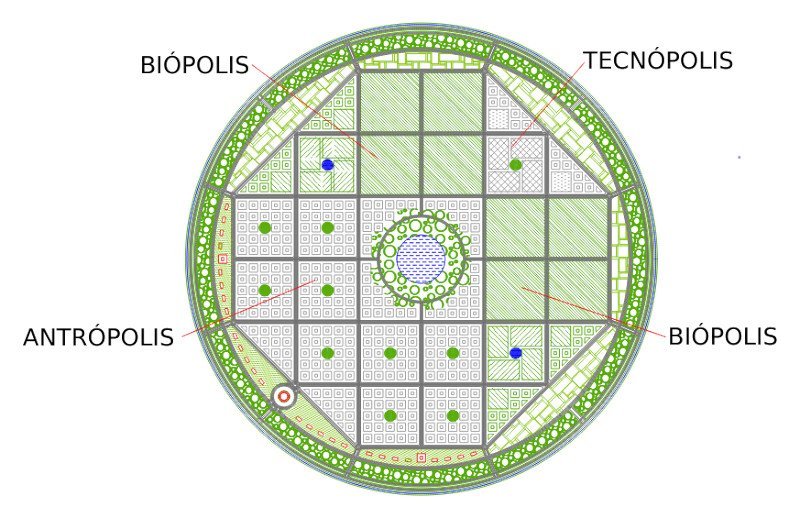

En el gráfico se puede ver cómo una Chakana Integral con dos funciones puede evolucionar a una de tres, y expandir su espacio habitacional.necesidades locales.
Las Ecópolis Circulares se pueden combinar complementándose, formando una urbanización que optimiza los recursos, potencia la interoperatividad, y pueden gestionar eficientemente una intensa circulación de personas, productos, datos y servicios, a través de ella.
Existen muchas posibles combinaciones de Ecópolis Circulares, expondré las cuatro que son, a mi parecer, las más importantes; Dípolis, Trípolis, Tretrápolis, y Pentápolis.
Primero, exploremos los posibles usos de una Ecópolis Circular única, o Monópolis. Esta puede ser una Antrópolis, Biópolis o Tecnópolis, y su construcción puede complementar, equilibrar y/o gestionar el potencial local.
Por ejemplo, una Biópolis puede complementar una ciudad existente proveyéndola de frutos y hortalizas, y facilitando el comercio agropecuario de la región.
Una Antrópolis puede construirse como complemento de una ciudad existente, funcionando como una zona administrativa o un barrio de alta densidad con edificios en altura. La construcción de una Antrópolis que complemente una ciudad patrimonial podría aliviar la circulación en zonas protegidas, optimizar los servicios y ofrecer espacios residenciales. Otra posibilidad es complementar una zona industrial o agrícola, transformándola en una zona administrativa y residencial para los trabajadores y visitantes.
